Kondisi 1 Percobaan 7
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED MERAH atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

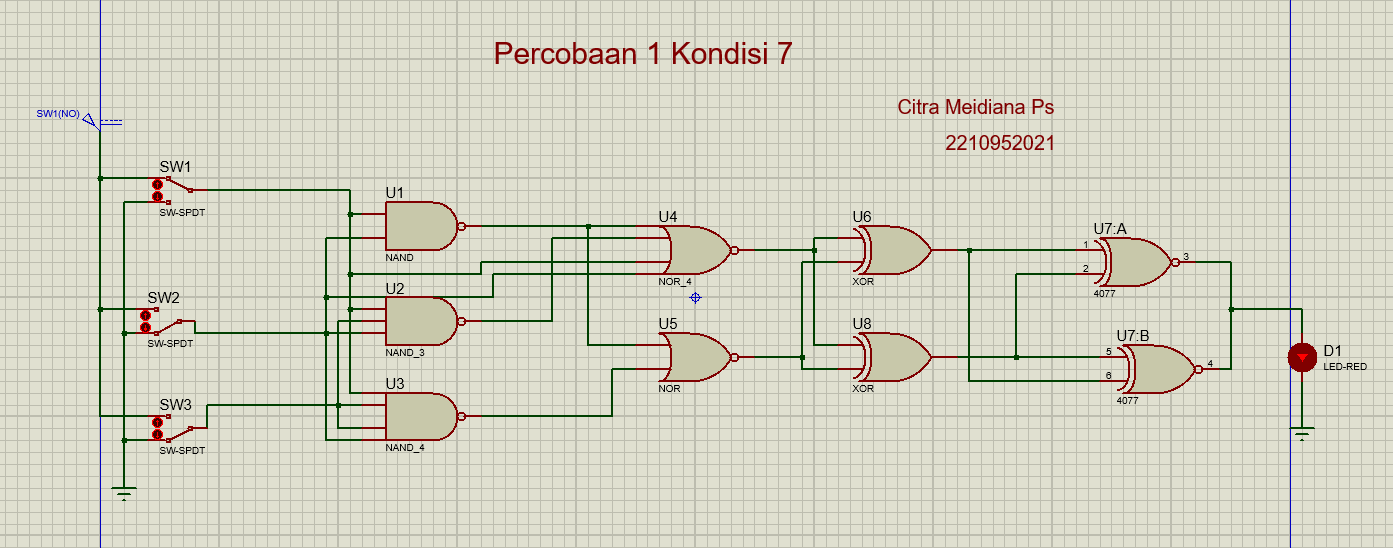

2. Gambar Rangkaian Simulasi
[Kembali]
3. Video Simulasi [Kembali]

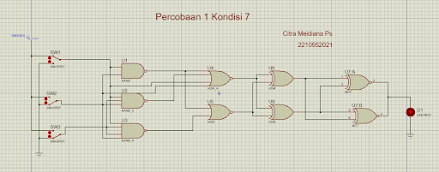

Percobaan 1 pada kondisi 7 melibatkan rangkaian yang terdiri dari 3 gerbang NAND dengan 2, 3, dan 4 input; 2 gerbang NOR dengan 2 dan 4 input; serta 2 gerbang XOR dan 2 gerbang XNOR. Output akhir rangkaian ini ditunjukkan oleh LED MERAH atau LOGIC PROBE. Input awal berasal dari 3 saklar SPDT. Jika saklar SPDT terhubung ke Vcc, maka outputnya adalah logika 1, sedangkan jika terhubung ke ground, outputnya adalah logika 0.
Berdasarkan tabel kebenaran gerbang logika, gerbang NAND akan menghasilkan logika 1 jika salah satu inputnya bernilai 0. Gerbang NOR menghasilkan logika 0 jika ada input bernilai 1. Gerbang XOR menghasilkan logika 1 ketika kedua inputnya berbeda, dan logika 0 jika inputnya sama. Sementara itu, gerbang XNOR menghasilkan logika 1 ketika kedua inputnya sama, dan logika 0 jika inputnya berbeda.
Jika semua saklar terhubung ke Vcc, output dari gerbang NAND pertama dan kedua akan bernilai 0 karena semua inputnya bernilai 1. Sementara itu, output dari kedua gerbang NOR akan bernilai 1 karena semua inputnya bernilai 0. Kemudian, output gerbang XOR akan bernilai 0 karena kedua inputnya sama-sama 1, sedangkan output gerbang XNOR akan bernilai 1 karena inputnya sama. Akibatnya, arus akan mengalir ke LED Merah dan LED Merah akan menyala.
